Den Schall sehen

Akustikkameras sind Messsysteme zum Lokalisieren und Analysieren von Schallquellen. Sie liefern aber nicht abstrakte Daten oder Diagramme, sondern in Echtzeit «akustische Videos», die den Schall visualisieren. Die Darstellung ist vergleichbar mit jener von Wärmebildkameras. Die Technologie wird in der Industrie schon länger eingesetzt, nun kommt die Akustikkamera auch im Baubereich vermehrt zum Einsatz.

Akustikkameras helfen beim Überprüfen der geforderten Schalldämmung und dem Finden von konstruktiven Schwachstellen. Vorteile hat die Technik insbesondere in lauten Umgebungen. Bereits während der Planungsphase unterstützt sie die Analyse von Umgebungsgeräuschen. Spezialisierte Bauphysiker bieten solche Messungen auch als Dienstleistung an.

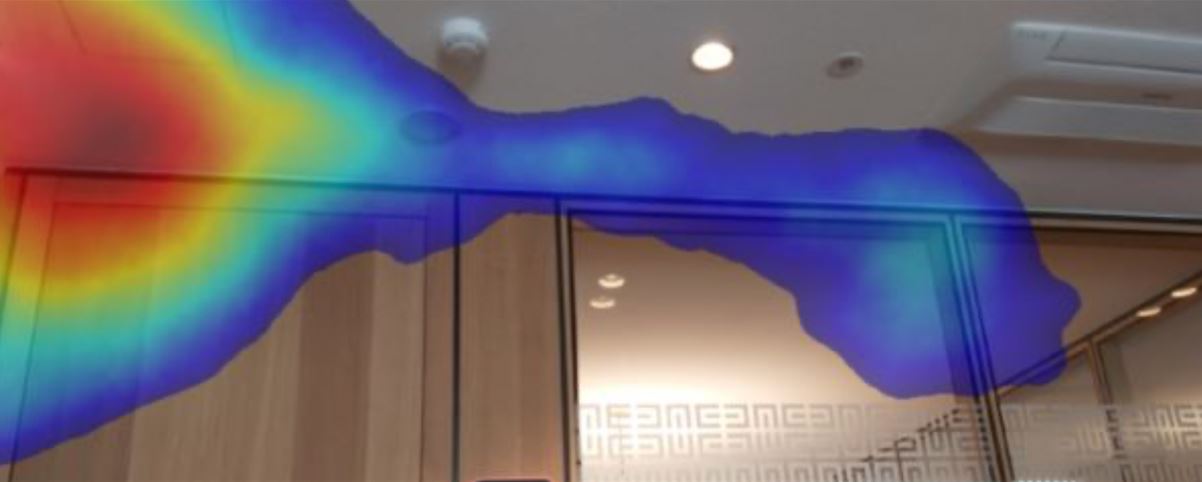

Im Gegensatz zu herkömmlichen Schalldruckmessungen funktioniert eine Akustikkamera mit zahlreichen Mikrofonen. Sie messen die Schalldruckpegel und Zeitdifferenzen. Ein Prozessor erstellt aus den erfassten Daten ein farbiges «akustisches Bild», das über ein optisches Foto gelegt wird, um die Schallquellen sichtbar zu machen. Daraus lassen sich akustische Videos erstellen.

Grosse Vorteile der Technologie sind die Möglichkeit einer zeitnahen Messung sowie die anschauliche Problemerkennung. Die transparente, visuelle Darstellung der Ergebnisse fördert das Verständnis von allen Beteiligten bis hin zur Bauherrschaft. Das erleichtert die Kommunikation und reduziert die Kosten.
